Descripción

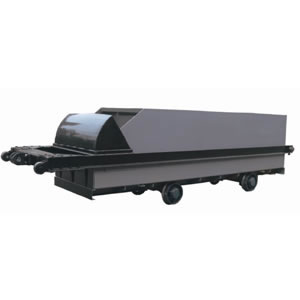

1. El salto de la explotación minera de JXQ se utiliza para levantar el carbón o roca inútil en el eje inclinado o el túnel.
2. Gran capacidad y alta velocidad de funcionamiento.
3. Funcionamiento liso y seguro.
4. Estructura simple y alta capacidad de descarga.
5. Cuando el caudal de entrada de agua de la cara de trabajo de túnel es inferior a 5 m³/ Hr, el agua puede ser izada junto con el carbón o roca residual por la bomba sumergible neumática.

 Estándar de funcionamiento
MT20-90 vertical eje multi-cuerda de elevación de carbón saltar
Q / LXZG 05-2011 Salto de eje inclinado serie JXQ

Caracteristicas
1. Esta mina delantera de la descarga salta la estructura simple de las características, la descarga corta de la distancia y la capacidad grande.
2. Cuando el salto de la minería se eleva al soporte de volteo, girarán hacia adelante sobre un eje fijo con un ángulo entre 45 ° y 55 °.
3. El salto de minería y el repositorio del repositorio volverán a la pista correcta después de la descarga.
4. Las ventajas de la explotación minera del eje inclinada saltan sobre el salto vertical de la explotación minera del eje.
(1) Estructura más simple: el salto inclinado de la excavación del eje funciona en una pista inclinada, totalmente diferente con el salto vertical de la explotación minera del eje en la estructura y la posición de descarga.
(2) Menos inversión inicial.
(3) Disposición de tierra más simple.
(4) Mayor capacidad.
(5) Descarga automática.
(6) funcionamiento de elevación más excelente.
(8) Mejorado con la configuración mecánica de la cargadora de mucking.

Parámetro

ít.		JXQ6 / 9-5	JXQ6 / 9-7.5	JXQ6 / 9-10	JXQ6 / 9-15	JXQ6 / 9-20
Volumen (m³)		2	3	4	6	8
Peso neto / kg)		1378,5	1975.6	2240	3153.6	4105.6
Calibre de vía D (mm)		600/900	600/900	600/900	600/900	600/900
Capacidad de carga (t)		5	7,5	10	15	20
Eje C		1600	1700	1800	2000	2200
Diámetro de rueda D (mm)		350	350	350	350	350
Tracción Nominal (KN)		60	60	60	90	120
Ángulo Inclinado del Eje Aplicable		≤ 25 °	≤ 25 °	≤ 25 °	≤ 25 °	≤ 25 °
Min. Radio de giro (m)		20	20	20	20	20
Dimensión total (mm)	Longitud	3980	4303	4643	5560	6477
		1184	1390	1485	1490	1495
		1270	1281	1391	1500	1600

Mantenimiento
1. Comprobar frecuentemente las condiciones de trabajo del salto de minería. Mantenga regularmente partes importantes.
2. Lubrique cada taza de aceite y el agujero de aceite una vez por turno.
3. Revise todos los pernos una vez por turno.
5. Abra la cubierta de la rueda una vez por semana y compruebe el estado de desgaste del eje y ajuste el juego.

Nota
1. Velocidad de funcionamiento del salto de minería
(1) La velocidad de elevación del salto en el eje inclinado no debe ser superior a 5 m / s.
(2) Se prohíbe estrictamente dejar caer y colocar el skip boca abajo durante el transporte y el estacionamiento.
(3) Levantar el salto a la posición correcta según el requisito específico para evitar la deformación.
2. El transporte humano está estrictamente prohibido.
3. La sobrecarga está estrictamente prohibida.
