وصف

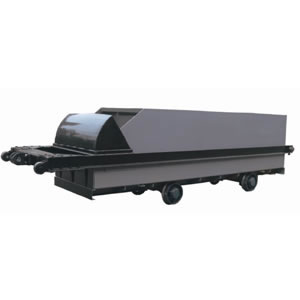

1. ويستخدم JXQ التعدين تخطي لرفع الفحم أو النفايات الصخرية في رمح ميلا أو نفق.
2. سعة كبيرة وعالية السرعة التشغيل.
3. على نحو سلس وآمن التشغيل.
4. هيكل بسيط وقدرة التفريغ عالية.
5. عندما يكون معدل تدفق الماء في الوجه العمل نفق أقل من 5M³/ ساعة، والماء يمكن أن يرفع إلى جانب الصخرة الفحم أو النفايات عن طريق مضخة غاطسة تعمل بالهواء المضغوط.

 التشغيل الموحدة
MT20-90 الفتحة العمودية متعددة حبل تخطي رفع الفحم
س / LXZG 05-2011 JXQ سلسلة يميل رمح تخطي

الميزات
1. يتميز هذا الأمامي تخطي الألغام تفريغ بنية بسيطة والتفريغ بعد مسافة قصيرة وذات سعة كبيرة.
2. عندما يتم رفع تخطي التعدين إلى موقف التمديد، وسوف تدور إلى الأمام أكثر من محور ثابت مع زاوية بين 45 ° و 55 °.
3. التعدين تخطي وسوف إعادة تعيين موقف التمديد العودة إلى المسار الصحيح بعد التفريغ.
4. مزايا التعدين رمح يميل تخطي التعدين الفتحة العمودية تخطي.
(1) أبسط هيكل: التعدين رمح يميل تخطي يمتد على المسار ميلا، مختلفة تماما مع التعدين الفتحة العمودية تخطي على هيكل وموقف التفريغ.
(2) أقل الاستثمار الأولي.
(3) تخطيط الأرض أبسط.
(4) قدرة أكبر.
(5) التفريغ التلقائي.
(6) أداء الرفع أكثر الممتاز.
(8) أفضل المطابقة مع التكوين الميكانيكي للالتلويث محمل.

معامل

بند		JXQ6 / 9-5	JXQ6 / 9-7،5	JXQ6 / 9-10	JXQ6 / 9-15	JXQ6 / 9-20
حجم (متر مكعب)		2	3	4	6	8
الوزن الصافي / كغ)		1378.5	1975.6	2240	3153.6	4105.6
المسار قياس D (مم)		600/900	600/900	600/900	600/900	600/900
الحمولة (ر)		5	7.5	10	15	20
المحور المقياس C		1600	1700	1800	2000	2200
عجلة القطر D (مم)		350	350	350	350	350
الجر الاسمي (KN)		60	60	60	90	120
تنطبق رمح زاوية مائلة		≤25 °	≤25 °	≤25 °	≤25 °	≤25 °
دقيقة. تحول دائرة نصف قطرها (م)		20	20	20	20	20
البعد الكلي (مم)	الطول	3980	4303	4643	5560	6477
		1184	1390	1485	1490	1495
		1270	1281	1391	1500	1600

اعمال صيانة
1. كثيرا مراجعة شروط العمل في التعدين تخطي. بانتظام الحفاظ على أجزاء رئيسية.
2. تليين كل كوب زيت وثقب النفط مرة واحدة في كل نوبة.
3. فحص جميع البراغي مرة واحدة في كل نوبة.
5. افتح غطاء عجلة أسبوعيا، والتحقق من حالة ارتداء المحور وضبط التخليص.

ملحوظة
1. سرعة التشغيل من تخطي التعدين
(1) سرعة الرفع من تخطي في رمح يميل لا ينبغي أن يكون أسرع من 5M / ثانية.
(2) لا يجوز إسقاط المفاجئ ووضع تخطي رأسا على عقب بدقة خلال نقل وقوف السيارات.
(3) الرفع تخطي في المكان المناسب وفقا لمتطلبات محددة لمنع تشويه.
ممنوع منعا باتا 2. النقل البشري.
ممنوع منعا باتا 3. الزائد.
